数控加工中心编程快速入门

文章出处: 人气:发表时间:2019-08-12 11:18

数控加工中心编程入门知识汇总,教你半小时快速入门!不管做哪一行,想要成为个中高手,必然要经得住时间的历练,自身要不断提高工作能力,要想成为一个数控高手,从大学毕业进工厂起,最起码需要6年以上的时间。既要有工程师的理论水平,又要有高级技师的实际经验及动手能力。对于数控加工来说,编程至关重要,直接影响到加工的质量与效率,相信大家也是对编程又爱又恨吧。那么如何迅速掌握数控加工中心的编程技巧呢?下面与莫莫一起学习一下吧!





一、数控加工中心编程入门知识

【暂停指令】

G04X(U)_/P_是指刀具暂停时间(进给停止,主轴不停止),地址P或X后的数值是暂停时间。X后面的数值要带小数点,否则以此数值的千分之一计算,以秒(s)为单位,P后面数值不能带小数点(即整数表示),以毫秒(ms)为单位。

但在某些孔系加工指令中(如G82、G88及G89),为了保证孔底的精糙度,当刀具加工至孔底时需有暂停时间,此时只能用地址P表示,若用地址X表示,则控制系统认为X是X轴坐标值进行执行。

【M00、M01、M02和M03的区别与联系】

M00为程序无条件暂停指令。程序执行到此进给停止,主轴停转。重新启动程序,必须先回JOG状态下,按下CW(主轴正转)启动主轴,接着返回AUTO状态下,按下START键才能启动程序。

M01为程序选择性暂停指令。程序执行前必须打开控制面板上OPSTOP键才能执行,执行后的效果与M00相同,要重新启动程序同上。M00和M01常常用于加工中途工件尺寸的检验或排屑。

M02为主程序结束指令。执行到此指令,进给停止,主轴停止,冷却液关闭。但程序光标停在程序末尾。

M30为主程序结束指令。功能同M02,不同之处是,光标返回程序头位置,不管M30后是否还有其他程序段。

【地址D、H的意义相同】

刀具补偿参数D、H具有相同的功能,可以任意互换,它们都表示数控系统中补偿寄存器的地址名称,但具体补偿值是多少,关键是由它们后面的补偿号地址来决定。不过在加工中心中,为了防止出错,一般人为规定H为刀具长度补偿地址,补偿号从1——20号,D为刀具半径补偿地址,补偿号从21号开始(20把刀的刀库)。

【镜像指令】

镜像加工指令M21、M22、M23。当只对X轴或Y轴进行镜像时,切削时的走刀顺序(顺铣与逆铣),刀补方向,圆弧插补转向都会与实际程序相反。当同时对X轴和Y轴进行镜像时,走刀顺序,刀补方向,圆弧插补转向均不变。

注意:使用镜像指令后必须用M23进行取消,以免影响后面的程序。在G90模式下,使用镜像或取消指令,都要回到工件坐标系原点才能使用。否则,数控系统无法计算后面的运动轨迹,会出现乱走刀现象。这时必须实行手动原点复归操作予以解决。主轴转向不随着镜像指令变化。

【圆弧插补指令】

G02为顺时针插补,G03为逆时针插补,在XY平面中,格式如下:G02/G03X_Y_I_K_F_或G02/G03X_Y_R_F_,其中X、Y为圆弧终点坐标,I、J为圆弧起点到圆心在X、Y轴上的增量值,R为圆弧半径,F为进给量。

在圆弧切削时注意,q≤180°,R为正值;q>180°,R为负值;I、K的指定也可用R指定,当两者同时被指定时,R指令优先,I、K无效;R不能做整圆切削,整圆切削只能用I、J、K编程,因为经过同一点,半径相同的圆有无数个。当有I、K为零时,就可以省略;无论G90还是G91方式,I、J、K都按相对坐标编程;圆弧插补时,不能用刀补指令G41/G42。

【G92与G54——G59之间的优缺点】

G54——G59是在加工前设定好的坐标系,而G92是在程序中设定的坐标系,用了G54——G59就没有必要再使用G92,否则G54——G59会被替换,应当避免。

注意:(1)一旦使用了G92设定坐标系,再使用G54——G59不起任何作用,除非断电重新启动系统,或接着用G92设定所需新的工件坐标系。(2)使用G92的程序结束后,若机床没有回到92设定的原点,就再次启动此程序,机床当前所在位置就成为新的工件坐标原点,易发生事故。所以,希望小伙伴们慎用。

【编程换刀子程序】

在加工中心上,换刀是不可避免的。但机床出厂时都有一个固定的换刀点,不在换刀位置,便不能够换刀,而且换刀前,刀补和循环都必须取消掉,主轴停止,冷却液关闭。条件繁多,如果每次手动换刀前,都要保证这些条件,不但易出错而且效率低,因此我们可以编制一个换刀程序保存,到时用M98调用就可以一次性完成换刀动作。

以PMC-10V20加工中心为例,程序如下:

O2002;(程序名)

G80G40G49;(取消固定循环、刀补)

M05;(主轴停止)

M09;(冷却液关闭)

G91G30Z0;(Z轴回到第二原点,即换刀点)

M06;(换刀)

M99;(子程序结束)

在需要换刀的时候,只需在MDI状态下,键入“T5M98P2002”,即可换上所需刀具T5,从而避免了许多不必要的失误。广大读者可根据自己机床的特点,编制相应的换刀子程序。

【其他】

程序段顺序号,用地址N表示。一般数控装置本身存储器空间有限,为了节省存储空间,程序段顺序号都省略不要。N只表示程序段标号,可以方便查找编辑程序,对加工过程不起任何作用,顺序号可以递增也可递减,也不要求数值有连续性。但在使用某些循环指令,跳转指令,调用子程序及镜像指令时不可以省略。同一条程序段中,相同指令(相同地址符)或同一组指令,后出现的起作用。

二、数控加工中心编程入门之半小时快速入门!





概念1、指令分组:将功能类似的指令分成一组,同一组的G代码不能同时出现在同一行程序段里。

概念2、程序段程序段是程序的基本组成部分,程序段由不同的指令组合而成。以下是我们学校在授课过程中必须要讲的指令,了解编程的基本方法后,掌握这些指令你就能进行编程了。

概念3、常用指令类型指令的格式为英文字母+数字构成。

如G54 G_ X_Y_Z_ F_ S_ T_ M_

G_ G代码

X_Y_Z_ 机床的直线轴

F_ 进给速度

S_ 主转转速

T_ 刀具指令

M_ 辅助功能

最常用的M代码

M3 主转正转

M4 主转反转

M5主转停转

如:M3 S600 主轴正转,转速600 r/min

M06 换刀指令

如T1 M06 就是换一号刀

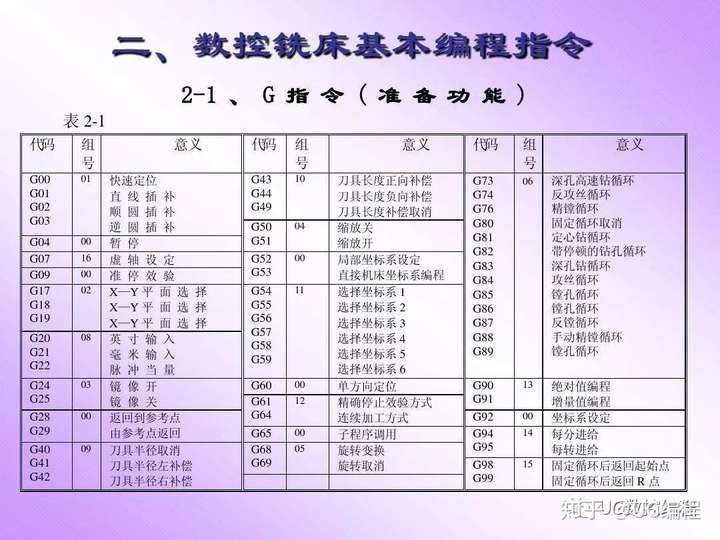

以下重点讲G代码01组G代码用于控制刀具的运动。

G00 快速点定位G00 X_Y_Z_ ;

刀具以快速度移动至以绝对值指令(G90)或增量值指令(G91)所指定的工件坐标系中的位置,移动速度由机床参数所指定。

G01 直线插补G01 X_Y_Z_ F_

G02 顺时针圆弧插补指令格式:G02 X_ Y_ Z_ R_ F_ / G03 X_ Y_ Z_ I_ J_ K_ F

G03 逆时针圆弧插补指令格式:G03 X_ Y_ Z_ R_ F_ / G03 X_ Y_ Z_ I_ J_ K_ F_

X_ Y_ Z_ 圆弧的终点坐标

R_ 圆弧的半径

I_ 圆弧的终点相对于刀具所在位置

X向的位置

J_ 圆弧的终点相对于刀具所在位置

Y向的位置

K_ 圆弧的终点相对于刀具所在位置

Z向的位置

F_ 进行速度

F的定义方式有两种:G94每分钟进给(刀具每分钟移动速度mm/min)/ G95 每转进给(主轴每旋转一转刀具移动的距离mm/r)

G代码刀具的长度补偿G43 长度补偿指令

如G43H01 在换刀点刀尖到工件Z向零点的距离为“H01”,什么是“H01”?

H01就是偏置值,也就是我将刀尖到工件Z向零面的距离写在偏置表里的H01处。

G54 号工件坐标系,我们将工件零点的位置,写到坐标系列表中。

G54只是列表中最常用的位置。其他的还有G55 G56 G57 G58 G59 等等,他们的意义和G54相同。

打孔、镗孔、铰孔时用的G代码。

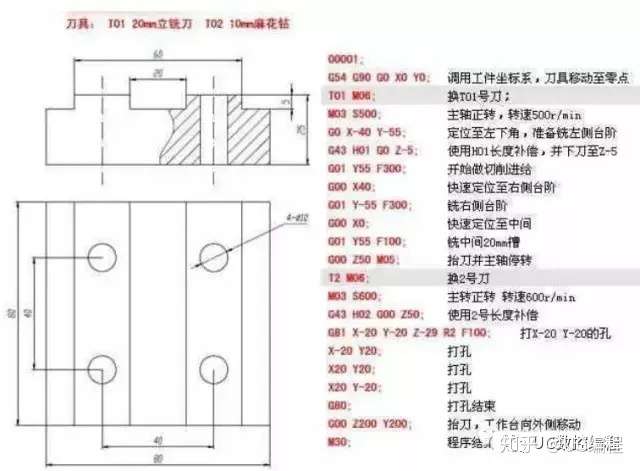

G81 格式为 G81 X_ Y_ Z_ R_ F_;

X_Y_ 孔位坐标(也就是孔的位置)

Z_ 孔的深度

R_ 安全高底,也就是高具移动到什么位置时开始进给运动?

F_ 进给速度。

G80 固定循环结束

代码还有很多,G81 G83 G84 G85 G86 G87 G73 G74 G76等等。每个一指令的动作都不太一样,但掌握一个了,其它的看一下说明也就明白了。就是G84 和G76 稍有点复杂,抽空可以探讨。
